Akustik Hesaplama Programları
Akustit hesaplama programları ile binanın yaşanabilir ve korunaklı alanlarının havadan ve darbe kaynaklı gürültüye karşı akustik yalıtımını tasarlmalar ve dogrulamalar yapılabilir.
Akustik hesaplamarında kullanılan yazılımlara bir göz atatalım.

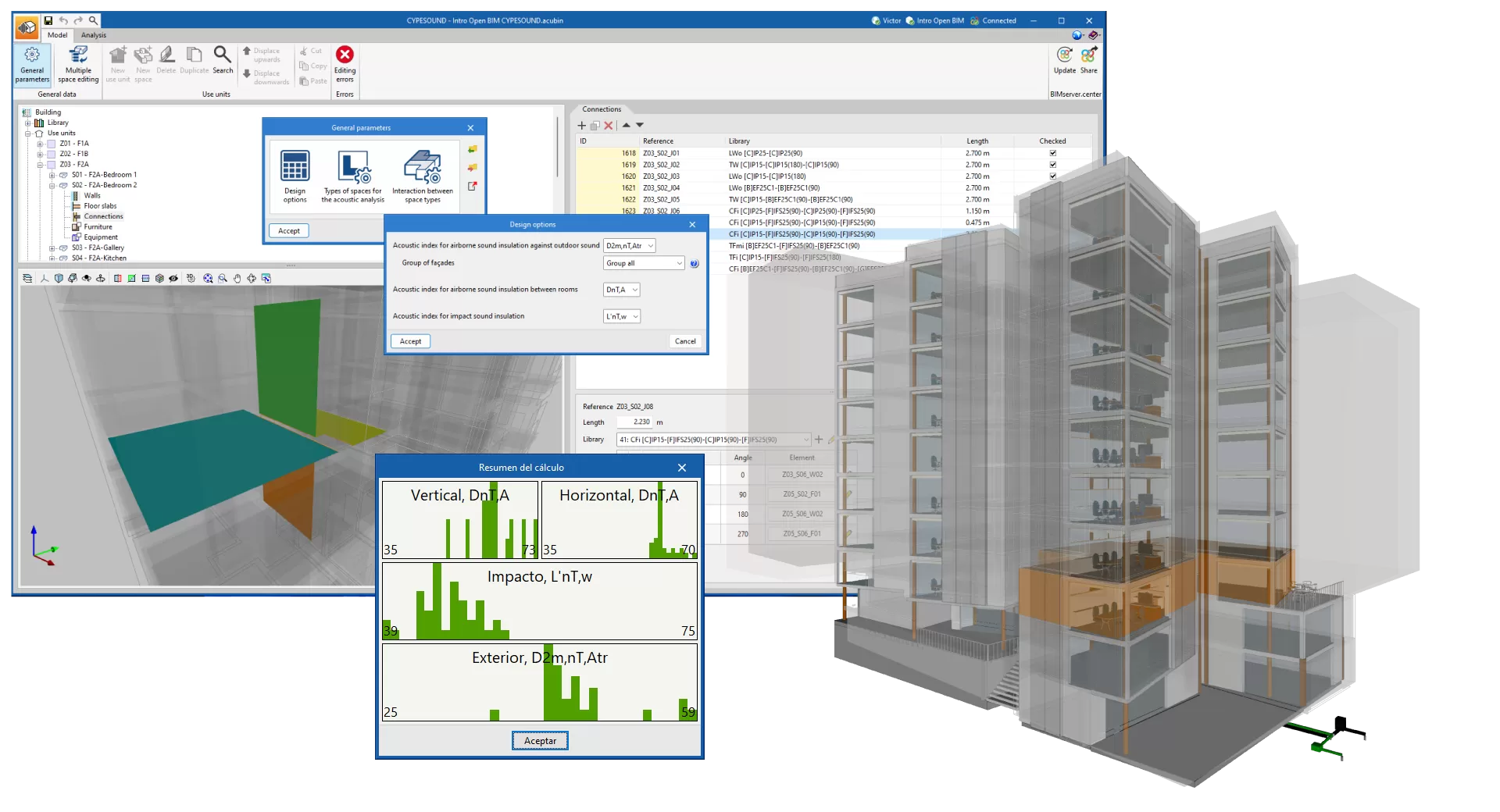

CYPESOUND
CYPESOUND, farklı ülkelerin yönetmeliklerine veya özelleştirilmiş parametrelere ve EN 12354’te (ISO 15712) açıklanan hesaplama yöntemine dayanarak, bir binanın ses yalıtım ve ses emilim seviyesini tasarlamak ve doğrulamak için kullanılan bir programdır.
Program, iç ve dış mekanlardaki havadan yayılan ses yalıtımını, darbe sesi yalıtımını, iç mekanlardaki yankılanma seviyesini ve bina donanımının ürettiği ses basıncı seviyesini değerlendiren endeksleri hesaplar.

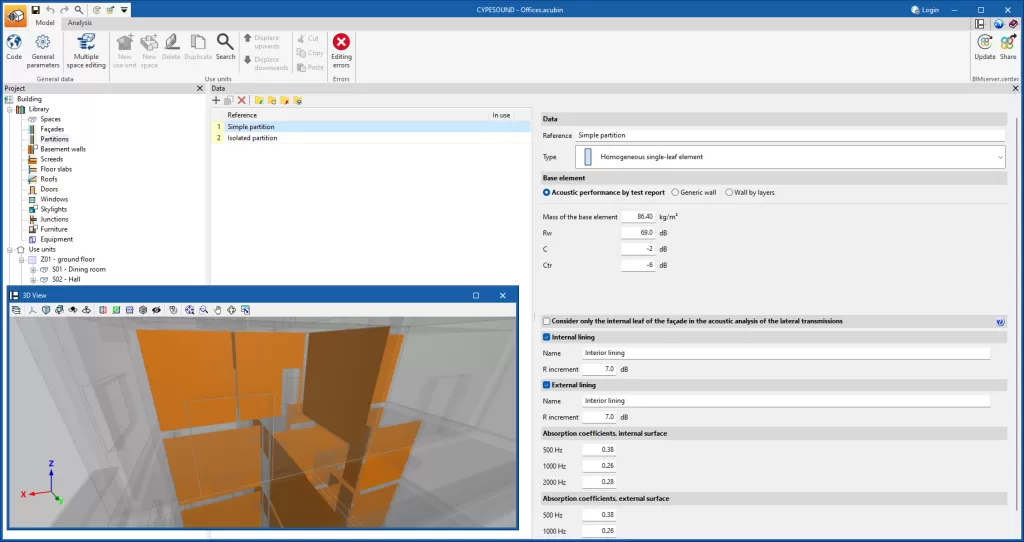

Çalışma Ortamı
CYPESOUND çalışma ortamı, diğer CYPE araçlarına benzer ve projenin ihtiyaçlarına uyacak şekilde özelleştirilebilen, yerleştirilebilir pencerelerden oluşan bir sisteme sahiptir.
Ekranın sol üst köşesinde iki ayrı sekme bulunur: “Model” ve “Analiz”.
Ana araç çubuğu, seçilen sekmeye bağlı olarak farklı özellikler içerir. Kullanıcılar uygulanacak kodu seçebilir, genel parametreleri ve kullanım birimlerini yapılandırabilir, ayrıca analiz yapabilir, raporları yapılandırabilir ve elde edebilirler.
Sol tarafta, proje tanımlama için kullanılan ana araçlar, örneğin tip kütüphaneleri bulunur. Bunlar, daha sonra binanın her bir bileşenine uygulanacak olan akustik karakterizasyonları da dahil olmak üzere her türlü elemanı tanımlar.
Bir binanın akustik analizine yönelik veri giriş ve çıkış sırası
Bir binanın ses yalıtım ve iklimlendirme seviyesinin tasarımı ve doğrulanması, programda aşağıdaki giriş ve çıkış sırası kullanılarak gerçekleştirilebilir:
- Yeni bir iş oluşturma (“Dosya”, “Yeni” menüsünden).
- (İsteğe bağlı) BIMserver.center’a bağlantı kurma. BIM modelinden bina geometrisi ve yapı sistemlerinin içe aktarılması mümkündür.
- Kodun, bina kullanımının ve genel parametrelerin gözden geçirilmesi ve ayarlanması (“Genel veriler” grubundaki seçenekler).
- “Model” sekmesinde akustik modelin tanımlanması:
- Mekanların özelliklerinin kütüphanelerinin yönetimi yoluyla tanımlanması (“Proje” paneli, “Bina” yan ağacı, “Kütüphane”, “Mekanlar”).
(İsteğe bağlı) Yapı sistemleri daha önce içe aktarılmamışsa, bina elemanlarının özelliklerinin kütüphanelerinin yönetimi yoluyla tanımlanması (“Proje” bölümü, “Bina” yan ağacı, “Kütüphane”).
(İsteğe bağlı) Ekipman kütüphanelerinin tanımlanması (“Proje” paneli, “Bina” yan ağacı, “Kütüphane”, “Ekipman”) ve bunların proje ağacına eklenmesi (“Proje” paneli, “Bina” yan ağacı, “Harici ekipman”).
Kullanım birimlerinin yönetimi (“Kullanım birimleri” grubundaki seçenekler).
“Analiz” sekmesinde, “Analiz” altında analiz gerçekleştirilir ve sonuçlar incelenir:
(İsteğe bağlı) Genel parametrelerin ve rapor yapılandırmasının kontrol edilmesi (“Analiz” grubundaki seçenekler).
Binanın akustik analizi (“Analiz” grubu, “Analiz”).
(İsteğe bağlı) Proje ağacında (“Proje” panelinin “Bina” yan ağacı) analiz sonuçlarının ve ayrıntılı sonuç raporlarının ekranda görüntülenmesi.
Raporların alınması (“Raporlar” grubundaki seçeneklerin kullanılması).
BIMserver.center’a dışa aktarma (“BIMserver.center” grubu, “Paylaş”).
AcouBAT by CYPE
CYPE’nin AcouBAT ürünü, başvuruda yer alan önceden tanımlanmış farklı yönetmeliklere veya diğer standartların özelleştirilmiş konfigürasyonlarına ya da teknik olarak kişiselleştirilmiş diğer konfigürasyonlara uygun olarak, her tür binanın ses yalıtımını ve iklimlendirmesini analiz eder ve tasarlar:
| Ülke | Standard |
|---|---|
 | CTE DB HR |
 | Nouvelle Réglementation Acoustique (NRA) |
 | Regulamento dos Requisitos Acústicos dos Edificios (RRAE) |
 | Determinazione dei requisiti acustici passivi degli edifici (D.P.C.M. del 5 dicembre 1997) |
 | NBR 15575 |
 | Customized standards |
Program Özellikleri
AcouBAT, binaların akustik yalıtım ve iklimlendirme derecesini belirlemek için aşağıdaki parametreleri analiz eder:
- Her bir mekan tipi çifti için iç mekan hava ve darbe sesine karşı akustik yalıtım.
- Dış mekan hava sesine karşı akustik yalıtım.
- Yankılanma süreleri ve minimum ses emilim alanları.
- Bina donanımı tarafından üretilen ses basınç seviyesi.
CYPE tarafından geliştirilen AcouBAT’ın başlıca özellikleri
Aşağıdaki bölümlerde CYPE tarafından geliştirilen AcouBAT’ın bazı başlıca özellikleri açıklanmaktadır.

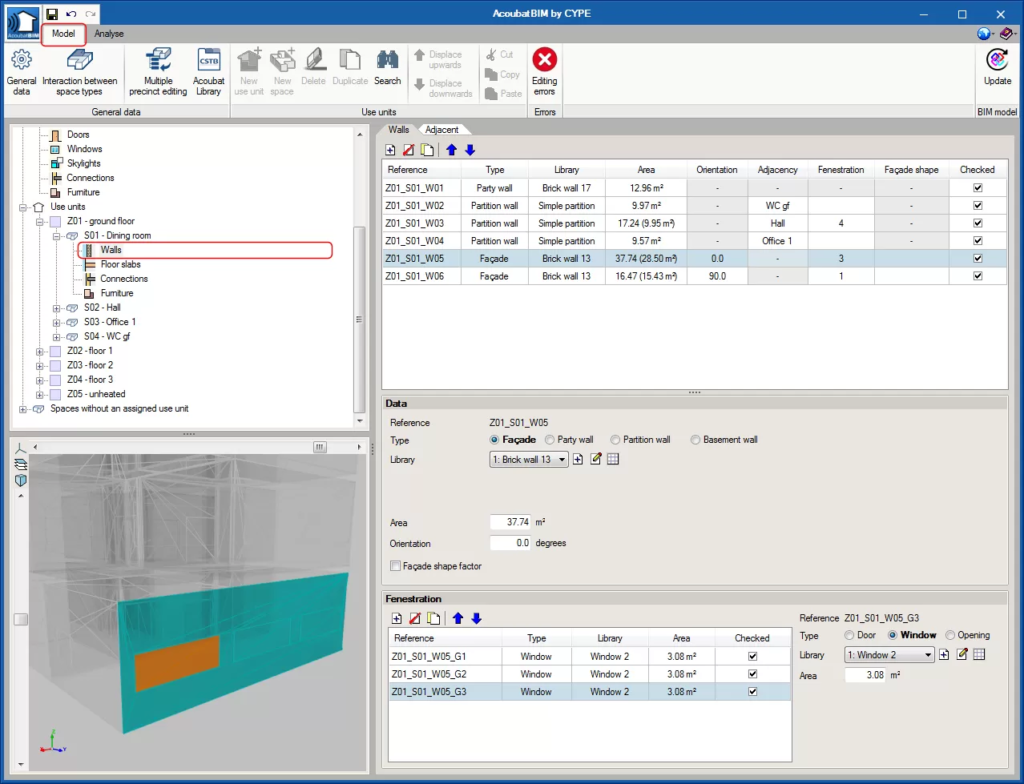

Kullanıcı Arayüzü
AcouBAT kullanıcı arayüzü iki sekmeye ayrılmıştır:
Model
Bu sekmede projenin ana parametreleri ve analizde yer alan binanın her bir bileşeninin akustik özellikleri belirtilir. Bunu yapmak için program, tüm elemanların akustik özelliklerinin tanımlanabileceği ve daha sonra binanın her bir bileşenine uygulanabileceği bir kütüphane içerir.
